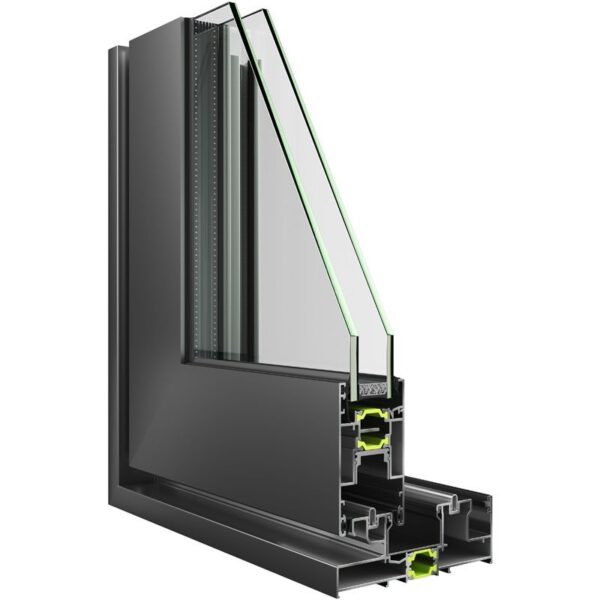

ESS 47 HYBRID

Η σειρά ESS 47 Hybrid αποτελεί την νέα αναβαθμισμένη πρόταση της Europa στα συρόμενα αρχιτεκτονικά συστήματα αλουμινίου. Αποτελεί ένα σύστημα υψηλών προδιαγραφών με απλές γραμμές σχεδίασης, που συνδυάζει την άψογη λειτουργικότητα με την μοντέρνα αισθητική.

Περιγραφή

Η σειρά ESS 47 Hybrid αποτελεί την νέα αναβαθμισμένη πρόταση της Europa στα συρόμενα αρχιτεκτονικά συστήματα αλουμινίου. Αποτελεί ένα σύστημα υψηλών προδιαγραφών με απλές γραμμές σχεδίασης, που συνδυάζει την άψογη λειτουργικότητα με την μοντέρνα αισθητική.

Η δυνατότητα κατασκευής συρόμενου με σταθερό (Fix & Slide) το καθιστά ιδανικό για περιπτώσεις κατασκευών σε ξενοδοχεία, όπου απαιτείται η συγκεκριμένη τυπολογία σε συνδυασμό με τους αναβαθμισμένους συντελεστές επιδόσεων.

Το σύστημα δίνει την δυνατότητα χρήσεως στενών προφίλ 25mm που προσδίδουν μια minimal αισθητική και μεγαλύτερο ωφέλιμο άνοιγμα. Σε αυτό το πλαίσιο το σύστημα σχεδιάστηκε για να παρέχει την δυνατότητα οδηγών ύψους 42mm και 34mm, καθώς επίσης και επιλογή κρυφής συρόμενης σήτας με φύλλο μόλις 25mm.

Η ESS 47 Hybrid σχεδιάστηκε για να μπορεί να συνεργαστεί άψογα με τις σειρές EOS 60 Hybrid, EOS 68 Hybrid και EUROPA 8500 Thermo για σύνθετες κατασκευές.

Βασικά χαρακτηριστικά συστήματος

  1. Χρήση ανοξείδωτου ελάσματος στους οδηγούς για ομαλή κύλιση.
  2. Σχεδιασμός των προφίλ με ίσιες γραμμές.
  3. Δυνατότητα τοποθέτησης μηχανισμού Lift & Slide.
  4. Δυνατότητα τοποθέτησης μηχανισμού πολλαπλού κλειδώματος.
  5. Πλαστικό (PVC) κάλυψης οδηγών για την μόνωση και προστασία τους από το νερό.
  6. Ελαστικός τάκος (EPDM) στεγανοποίησης των οδηγών σε επάλληλα και χωνευτά.
  7. Δυνατότητα τοποθέτησης διπλού ή τριπλού υαλοπίνακα έως 34mm για υψηλά επίπεδα θερμομόνωσης.
  8. Χρήση Σωληνωτού ελαστικού (EPDM) στα φύλλα για απόλυτη στεγάνωση.
  9. Ειδικά σχεδιασμένη προσθήκη φύλλου (PVC) για την άριστη εφαρμογή των εξαρτημάτων
  10. Δύο επίπεδα διοχέτευσης των υδάτων για καλύτερη αποστράγγιση του οδηγού
  11. Δυνατότητα συνδυασμού με EOS 60 Hybrid & Europa EOS 68 Hybrid για σύνθετες κατασκευές.

Τυπολογίες κατασκευαστών

  • Επάλληλα.
  • Χωνευτά.
  • Επάλληλo με εξωτερικό σταθερό.
  • Σύνθετες κατασκευές.
  • Fix & Slide

Τεχνικά Χαρακτηριστικά

  • Κράμα αλουμινίου : EN AW 6060 T 6
  • Σκληρότητα: 12 Webster
  • Ελάχιστο πάχος βαφής : 75μm
  • Πάχος των προφίλ : 1,4mm
  • Ανοχές διαστάσεων σύμφωνα με : EN 12020-02
  • Πλάτος οδηγού επάλληλου : 120mm (δυο φύλλα )
  • Πλάτος οδηγού χωνευτού : 134mm(τζάμι-σήτα-πατζούρι)
  • Πάχος φύλλου τ ζαμιού: 47mm
  • Πάχος υάλωσης φύλλου τ ζαμιού: 20-34mm
  • Πλάτος πολυαμιδίων : 22-24mm
  • Συντελεστής Θερμοπερατότητας πλαισίου : Uf από 3,02 έως 6,05 W/(m2K)
  • Μέγιστη διάσταση φύλλου με ανασηκούμενο μηχανισμό (ΠxΥ): 2,5m x 2,7m
  • Μέγιστη διάσταση φύλλου με συμβατικό μηχανισμό (ΠxΥ): 2,5m x 2,7m
  • Μέγιστο βάρος φύλλου με ανασηκούμενο μηχανισμό : 250 Kgr
  • Μέγιστο βάρος φύλλου με συμβατικό μηχανισμό : 100 Kgr
